選擇五軸加工中心有哪些要素？

本期我們將以業界領先的牧野五軸加工中心為例，為大家介紹在選擇五軸加工中心需要考慮哪些主要因素。

01結構決定設備性能

五軸加工中心有各種各樣的結構，機床的結構設計從基礎上決定了設備的性能，決定了機床的剛性、加工精度、穩定性、可操作性等等

主要應考慮以下方面：
1）線性軸在移動時不合并疊加
2）切削回路短的設備剛性好
3）傾斜旋轉軸是否是DD馬達
4）是否為5軸聯動
5）5軸接近性

牧野的D200Z/D800Z/a500Z系列五軸加工中心采用了“Z”型高剛性工作臺結構，如下圖所示，工作臺無需兩端支撐，大直徑傾斜軸承，工件重心B在A內。與傳統單支撐結構相比，彎曲量d極微小，力臂L更短。

這種傾斜軸結構，可實現與3軸加工中心媲美的高精度加工。即使裝載并旋轉重工件，也可將工作臺的撓曲量控制在最小限度，同時，高剛性軸承及直接驅動電機還可實現振動較小的高精度順暢旋轉。另外還有著優異的空間接近性。

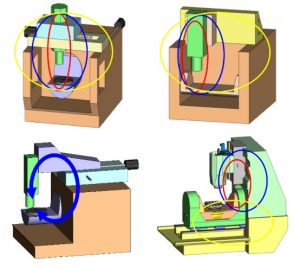

傾斜軸結構優異的空間接近性

02傾斜旋轉軸精度

機床的加工精度直接受到旋轉軸精度的影響，以牧野D800Z機床來了解傾斜旋轉軸精度對加工精度的實際影響。

1°= 60′1′= 60″1°=3600″

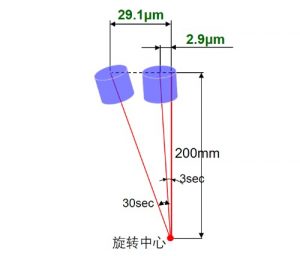

D800Z機床B/C軸的最小分辨率為0.0001度，也就是0.36″，定位精度為±3″，通過下面的計算示意圖，我們就可以知道產生的精度誤差。

03干涉防撞

干涉防撞是5軸加工中不可忽視的問題，除了采用電腦端的軟件干涉檢查以外，牧野的五軸加工中心標配有機床在線實時仿真CSG功能，即使在手動模式也可以防止干涉。

在線實時仿真CSG功能，在加工前可事先檢查可能的工裝錯誤或刀具長度的設置錯誤，以便將運行中的緊急停止降低至最小限度。運行中 基于事先校對調整的數據、以及數控控制裝置內的坐標、偏移值等讀取位置信息，預測干涉可能性。一旦機床停止運行時，可即時顯示狀況畫面、并確認所預測的干 涉部位及軸的動作方向。

04旋轉中心校正

因環境和溫度變化等導致的旋轉中心變化，會影響五軸加工精度，應能通過探頭自動進行校正，3軸/分度/5軸加工精度驗證加工，接刀誤差<±4μm。

05聯動精度

五軸加工中心的聯動精度是多因素結果的體現。以牧野D200Z為例，列舉加工案例來提供聯動精度參照。

加工設備：D200ZCAM：FFCAM工件材料：NAK80(40HRC)工件尺寸：140x140x35mm型腔：清角R0.22mm，深度20mm加工時間：1H35min/pocket刀具：7把6種

聯動精度：位置精度±2μm，形狀精度±3μm

06工藝支持

五軸加工中心的加工工藝決定了能否最大化發揮設備的性能。比如使異形刀具，可使得加工效率得到大幅度提升。

加工案例：效率提升6倍！

材料：YXR33(58HRC)形狀及尺寸：如下圖，深度30mm，拔模角2°，清角R3mm
